鉛直ドレーン材

　

ジオドレーン（石油系ドレーン）

優れた排水能力と地盤変形への追従性を有するドレーン材です。

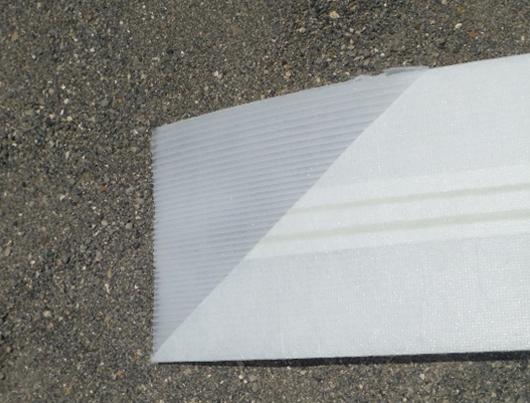

ジオドレーン（石油系ドレーン）の写真
項目 単位 仕様
材質 芯材 - ポリオレフィン樹脂
フィルター - ポリエステル系/ポリプロピレン系不織布
寸法 厚さ ｍｍ 3.5±0.5
幅 ｍｍ 98.5±5.0
引張強度 乾燥時 kN/製品幅 ＞2.5
湿潤時 kN/製品幅 ＞2.5
面内透水係数 m/s ＞1.0×10-2　(350kpa,i=1.0)
フィルター透水係数 m/s ＞1.0×10-4

ジオドレーンの断面図

ジオドレーンの断面図

ジオドレーンR（再生プラスチックボードドレーン）

『ジオドレーンＲ 』 は容器包装リサイクル法に基づいて 回収されたプラスチックを再生して芯材の原料とした製品です。

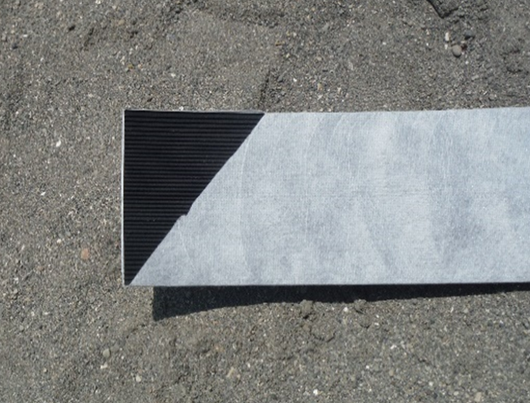

ジオドレーンR（再生プラスチックボードドレーン）の写真
項目 単位 仕様
材質 芯材 - 再生ポリオレフィン樹脂
フィルター - ポリエステル系/ポリプロピレン系不織布
寸法 厚さ ｍｍ 3.9±0.5
幅 ｍｍ 98.5±5.0
引張強度 乾燥時 kN/製品幅 ＞2.0
湿潤時 kN/製品幅 ＞2.0
面内透水係数 m/s ＞1.0×10-2　(350kpa,i=1.0)
フィルター透水係数 m/s ＞1.0×10-4

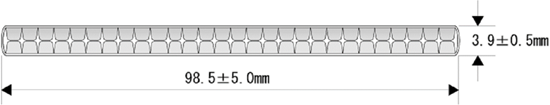

ジオドレーンRの断面図

ジオドレーンRの断面図

ノーナルドレーン（生分解性ドレーン材）

植物由来で自然条件下で、最終的に水と二酸化炭素に分解される環境に配慮ドレーン材です。
通水能力等は石油系材料と同等です。

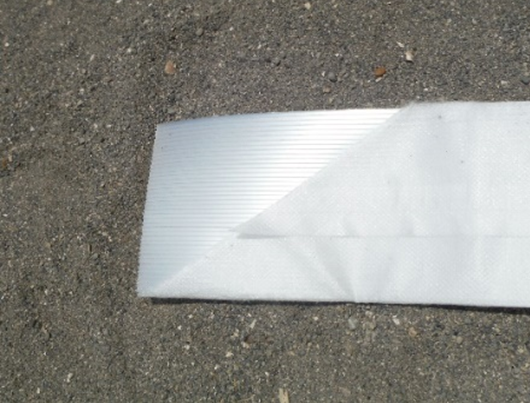

ノーナルドレーン（生分解性ドレーン材）の写真
項目 単位 仕様
材質 芯材 - 生分解性プラスチック
フィルター - 生分解性不織布
寸法 厚さ ｍｍ 3.0±0.5
幅 ｍｍ 98.5±5.0
引張強度 乾燥時 kN/製品幅 ＞2.0
湿潤時 kN/製品幅 ＞2.0
面内透水係数 m/s ＞1.0×10-2　(350kpa,i=1.0)
フィルター透水係数 m/s ＞1.0×10-4
  • 生分解性バイオマスプラの写真
    登録No.807

  • 生分解性バイオマスプラ自然界の微生物により分解され、かつバイオマスプラスチック基準を満たすプラスチック

  • バイオマスプラの写真
    登録No.20

  • バイオマスプラ植物資源を原料に生産されたプラスチック

ノーナルドレーンの断面図

ノーナルドレーンの断面図

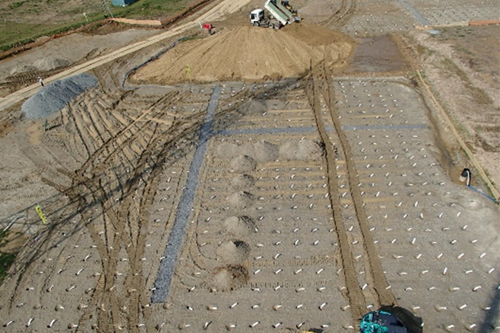

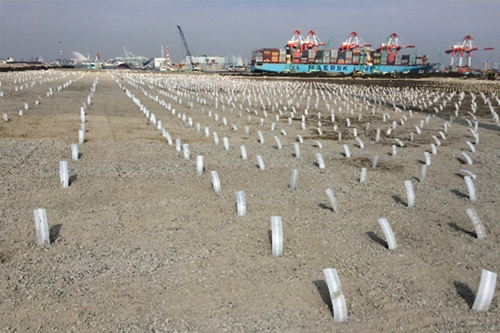

鉛直ドレーン材の写真
鉛直ドレーン材の写真
鉛直ドレーン材の写真
鉛直ドレーン材の写真
鉛直ドレーン材の写真
鉛直ドレーン材の写真

水平ドレーン材

　

SBドレーン（石油系ドレーン）
SBドレーン（石油系ドレーン）の写真
項目 単位 仕様
芯材 - 硬質塩化ビニール
フィルター - ポリエステル系不織布
寸法 幅 ｍｍ T-300 305±3.0
T-200 205±3.0
厚さ ｍｍ 8.0±1.0
長さ ｍ 50
芯材圧縮強度 kN/m2 ＞200
面内透水係数 m/s ＞1×10-1
フィルター透水係数 m/s ＞1×10-4

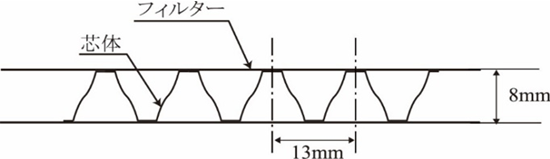

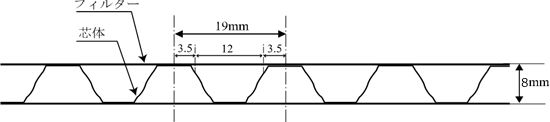

SBドレーンの断面図

SBドレーンの断面図

BSBドレーン（生分解性ドレーン）

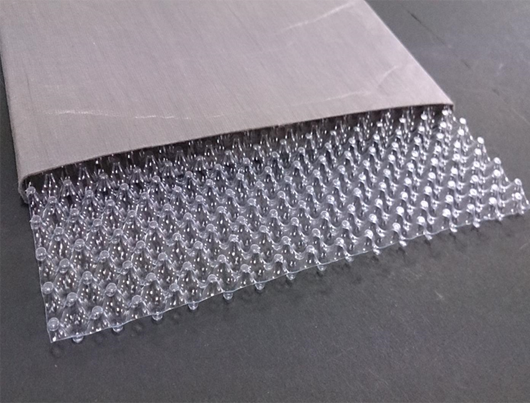

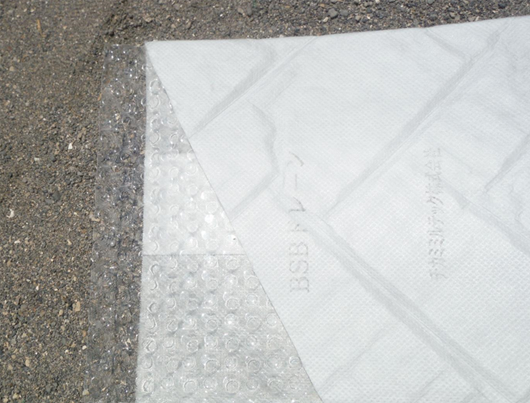

BSBドレーン（生分解性ドレーン）の写真
項目 単位 仕様
材質 芯材 - 生分解性樹脂シート
フィルター - 生分解性不織布
寸法 幅 ｍｍ H-300 302±3.0
H-175 177±3.0
厚さ ｍｍ 8.0±2.0
長さ ｍ 50
芯材圧縮強度 kN/m2 ＞200
面内透水係数 m/s ＞1×10-2
フィルター透水係数 m/s ＞1×10-4
  • 生分解性バイオマスプラの写真
    登録No.807

  • 生分解性バイオマスプラ自然界の微生物により分解され、かつバイオマスプラスチック基準を満たすプラスチック

  • バイオマスプラの写真
    登録No.20

  • バイオマスプラ植物資源を原料に生産されたプラスチック

BSBドレーンの断面図

BSBドレーンの断面図

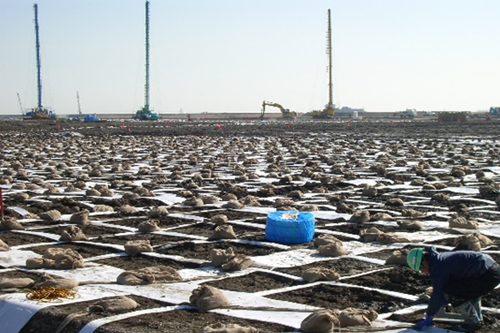

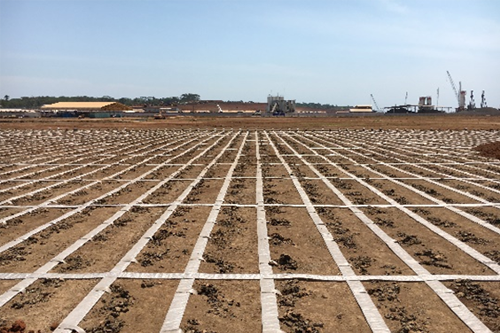

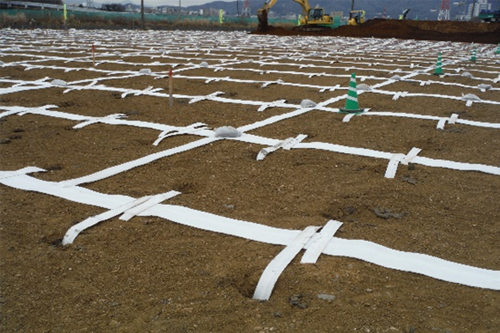

水平ドレーン材の写真
水平ドレーン材の写真
水平ドレーン材の写真
水平ドレーン材の写真
水平ドレーン材の写真
水平ドレーン材の写真
　　

生分解性ドレーン

　

生分解性プラスチックボードドレーン

特長

  • 将来的には下水管工事のような地下工事では邪魔にならない。
  • サンドマット用の砂と比べて排水性が優れ、施工しやすい。
  • 環境に優しい

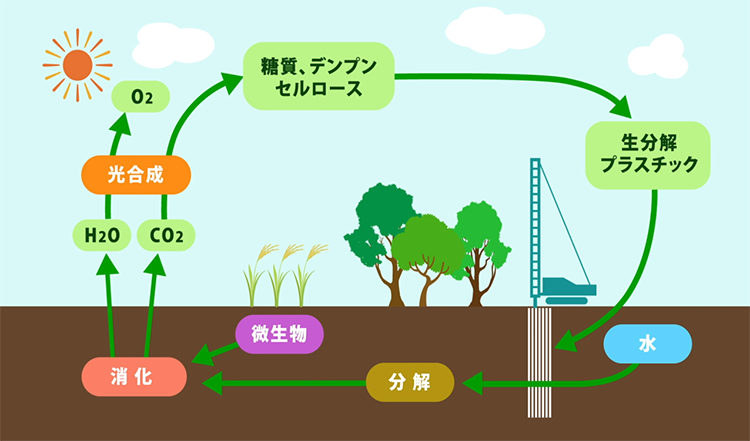

 生分解性プラスチックの循環の図
  • 生分解性バイオマスプラの写真
    登録No.807

  • 生分解性バイオマスプラ自然界の微生物により分解され、かつバイオマスプラスチック基準を満たすプラスチック

  • バイオマスプラの写真
    登録No.20

  • バイオマスプラ植物資源を原料に生産されたプラスチック

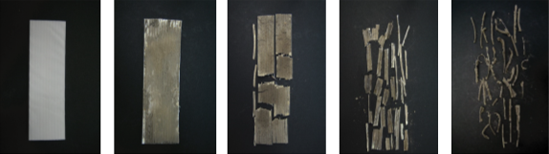

時間経過による分解イメージの写真地盤内に分解
時間経過による分解イメージ

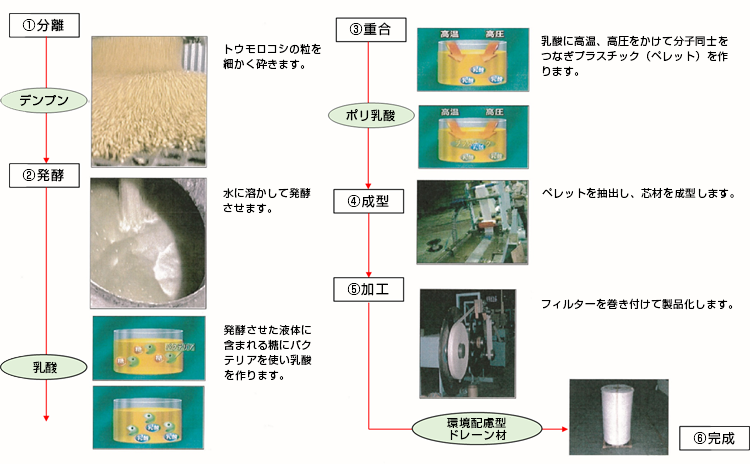

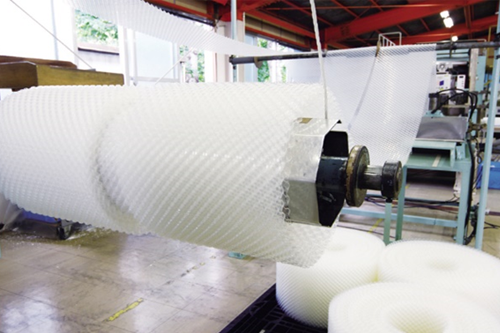

製造方法

 製造方法の図

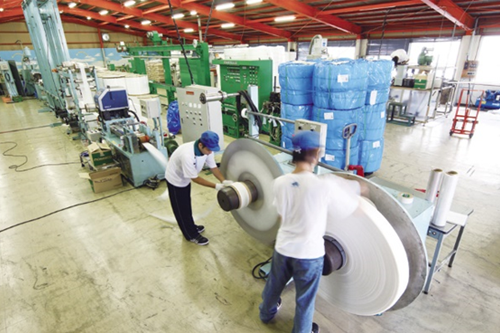

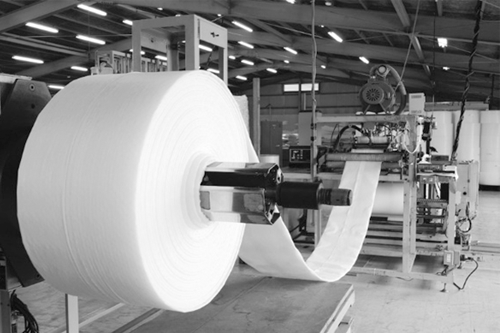

生分解性ドレーンの写真
生分解性ドレーンの写真
生分解性ドレーンの写真
生分解性ドレーンの写真
生分解性ドレーンの写真
生分解性ドレーンの写真
